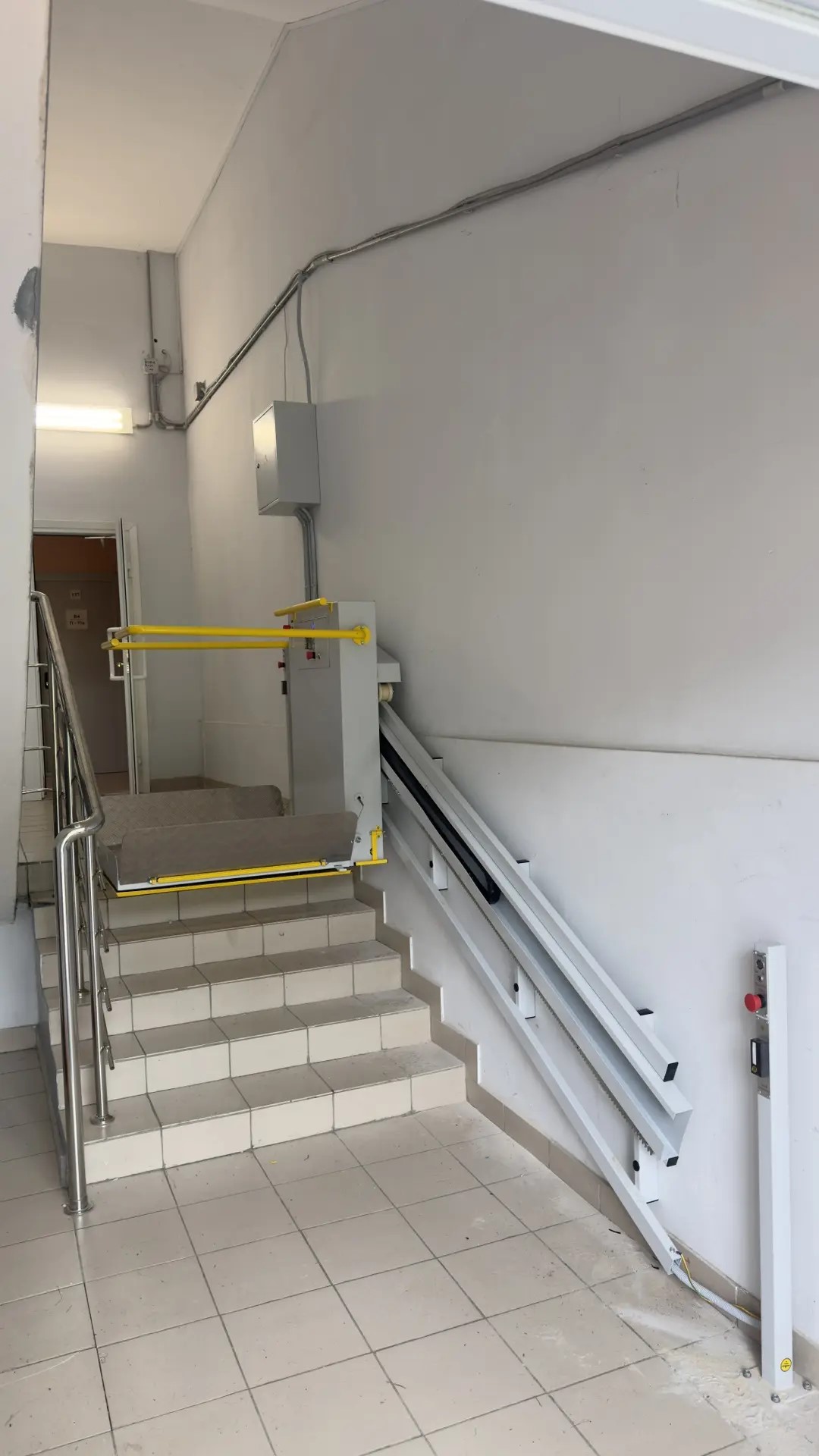

Наклонный подъемник РПМ-01 в Нижнем Новгороде
Специалисты компании «УралПодъемник» выполнили установку наклонной подъемной платформы РПМ-01 по адресу: г. Нижний Новгород, пр-т Гагарина, д. 119В. Оборудование размещено внутри здания на лестничном марше и предназначено для безопасного перемещения маломобильных пользователей между нижним и верхним уровнями. Платформа изготовлена в соответствии с требованиями ГОСТ к подъемным платформам с наклонным перемещением.
На объекте требовалось обеспечить доступность внутренней лестничной зоны без устройства стационарного пандуса и без установки лифта. Для такой задачи выбрана платформа РПМ-01: она перемещается вдоль существующего марша, использует пространство лестницы рационально и в нерабочем положении не перегружает проходную зону.
Особенности установки

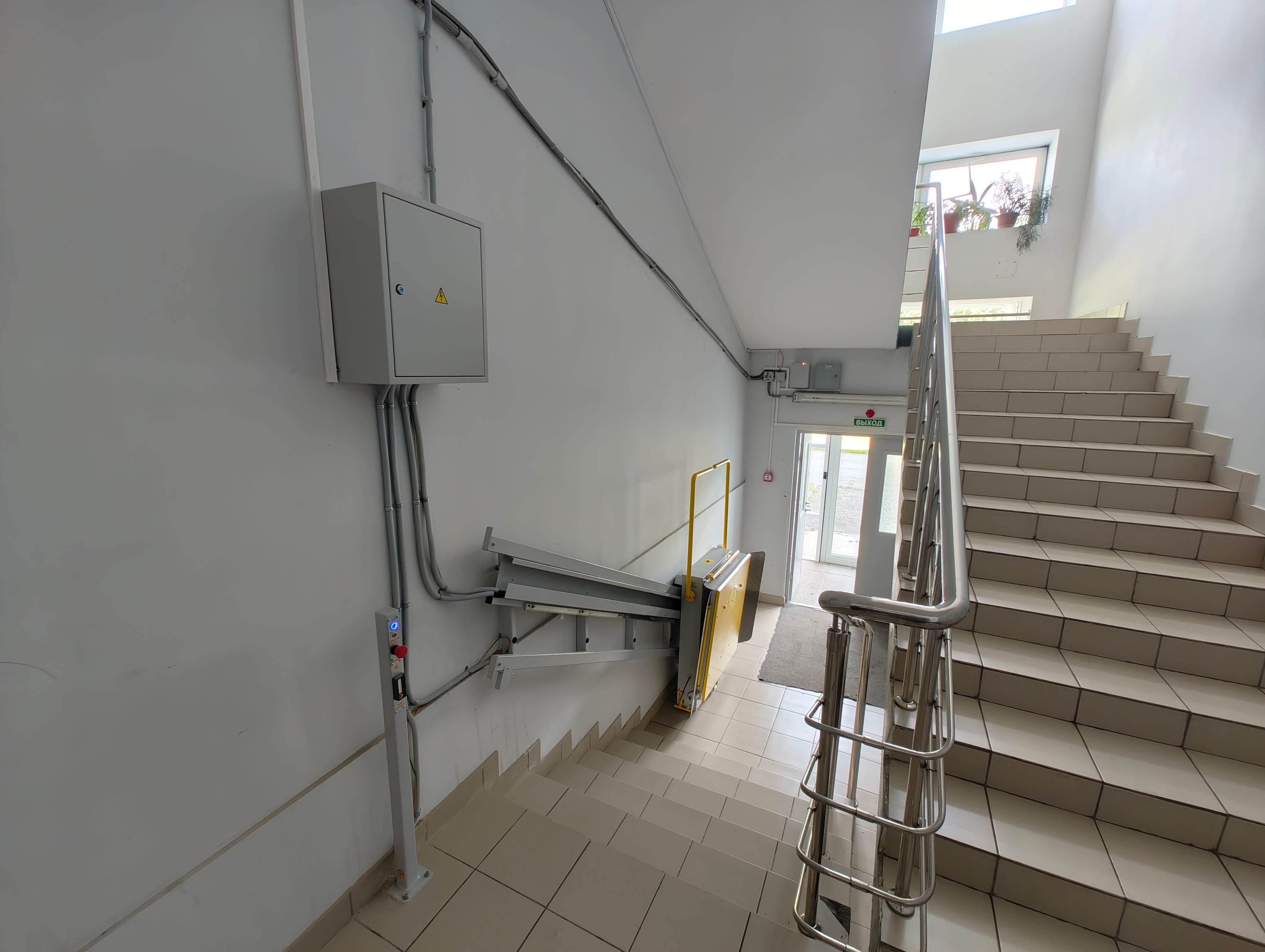

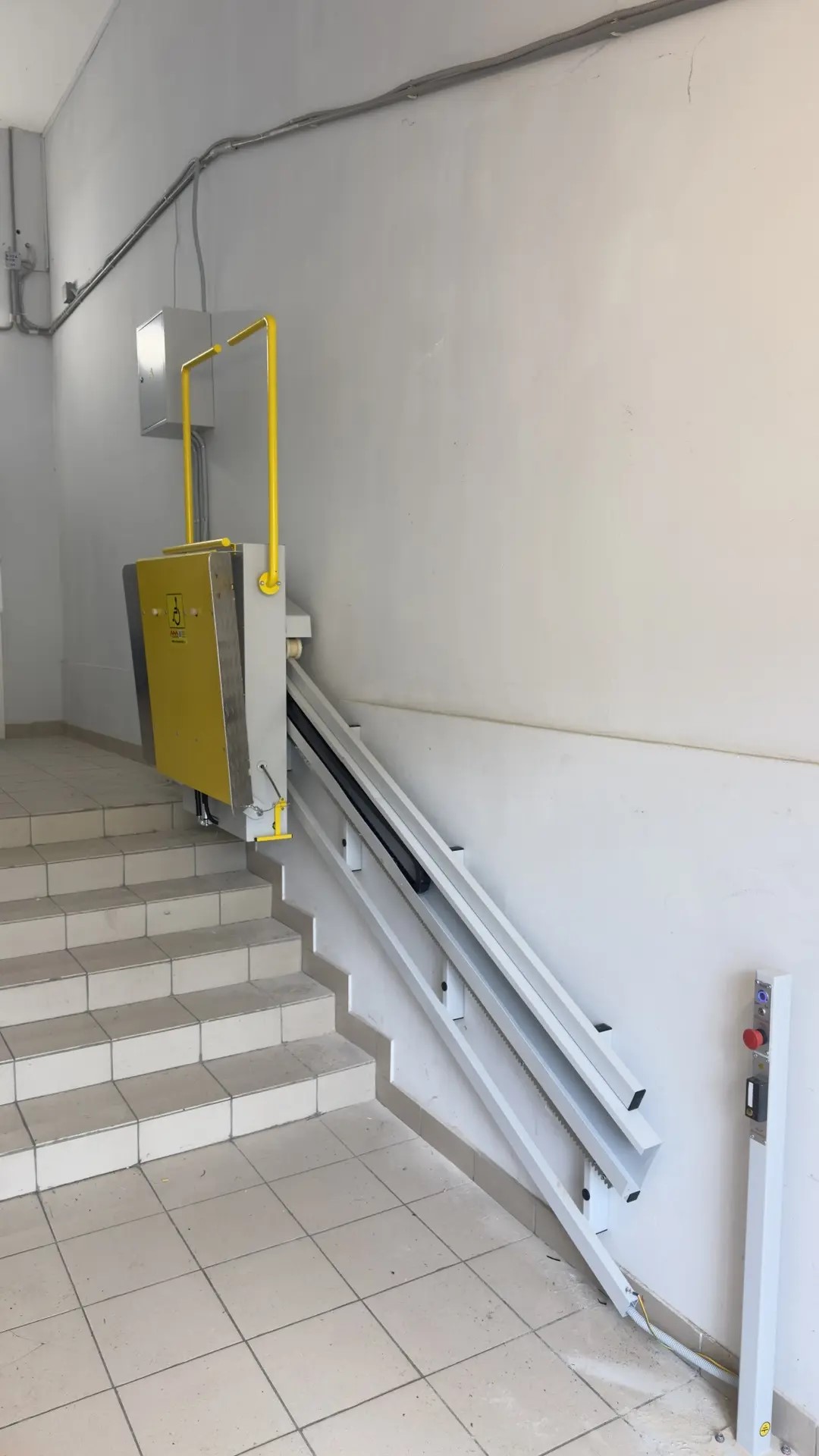

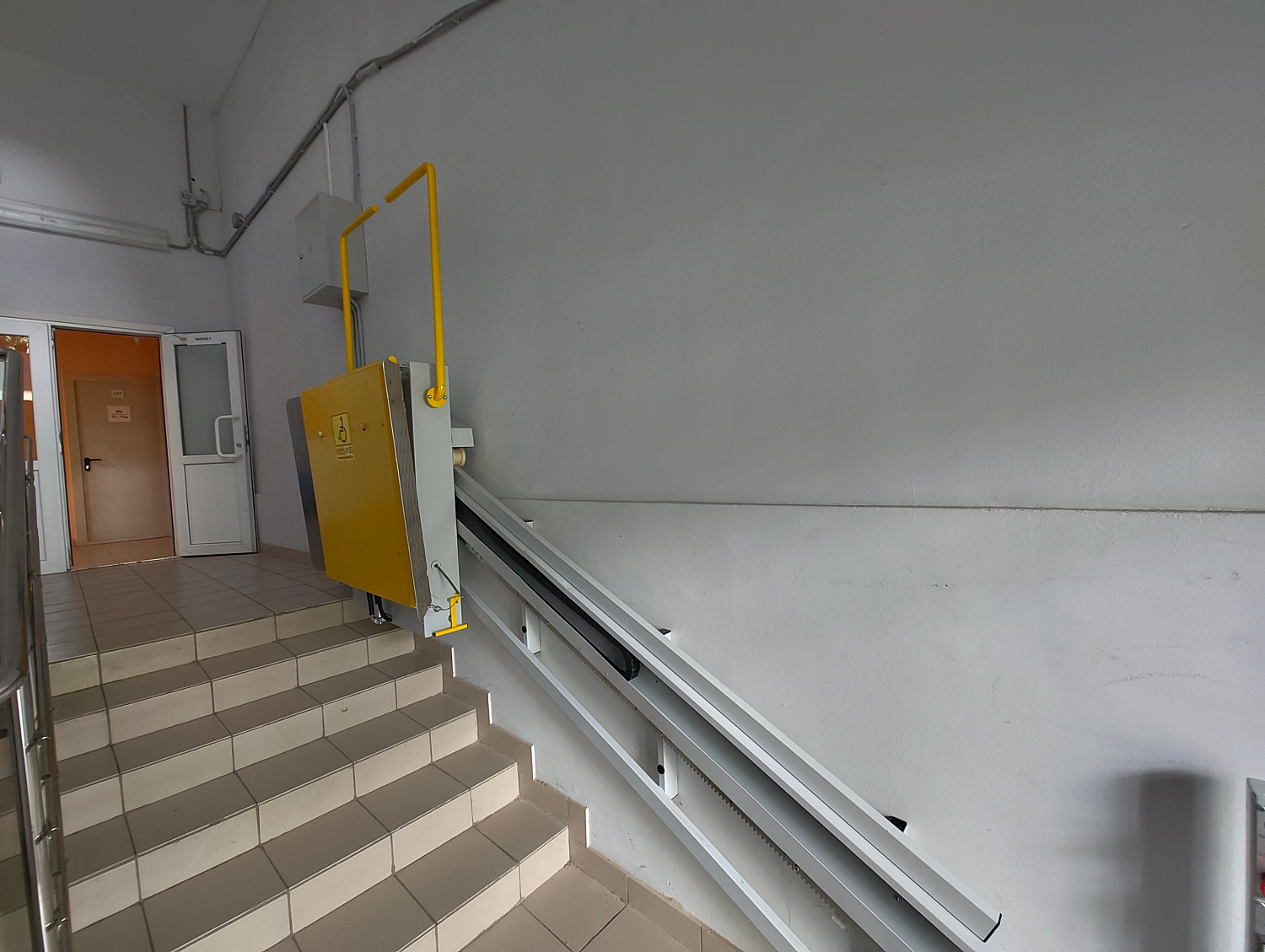

Платформа установлена внутри здания вдоль стены лестничного марша. Направляющая система размещена сбоку от основной линии движения, поэтому лестница сохраняет свою функцию для посетителей, которые пользуются ступенями в обычном режиме. Оборудование привязано к фактическому уклону марша, высоте подъема, расположению площадок и существующему ограждению лестницы.

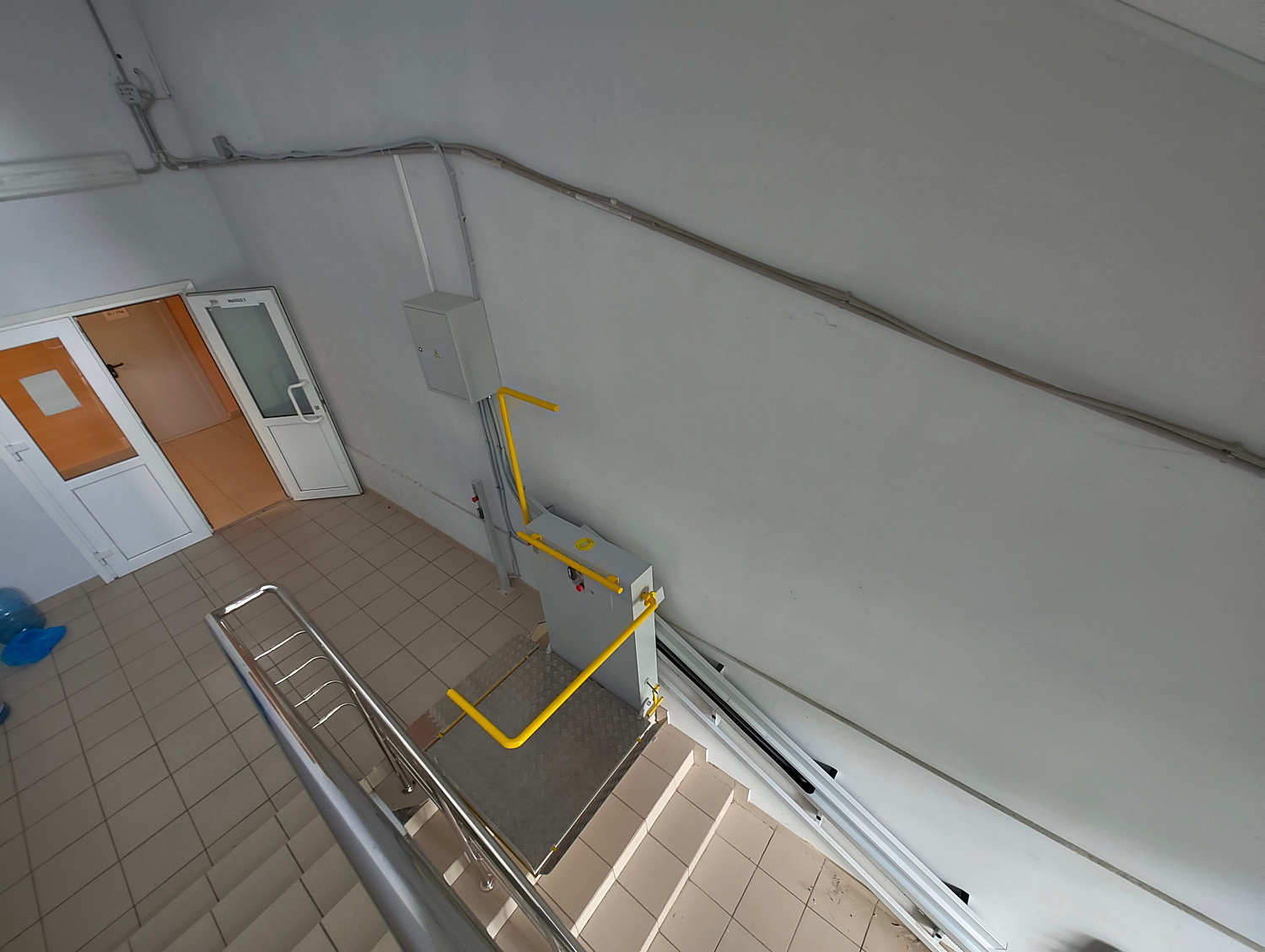

Верхняя остановка организована на уровне площадки, нижняя посадочная зона расположена у основания лестницы. Такое размещение позволяет пользователю заехать на платформу, выполнить подъем и покинуть рабочую площадку на нужном уровне без лишних маневров. Это особенно важно для пользователей кресел-колясок, которым требуется ровный и понятный маршрут движения между уровнями здания.

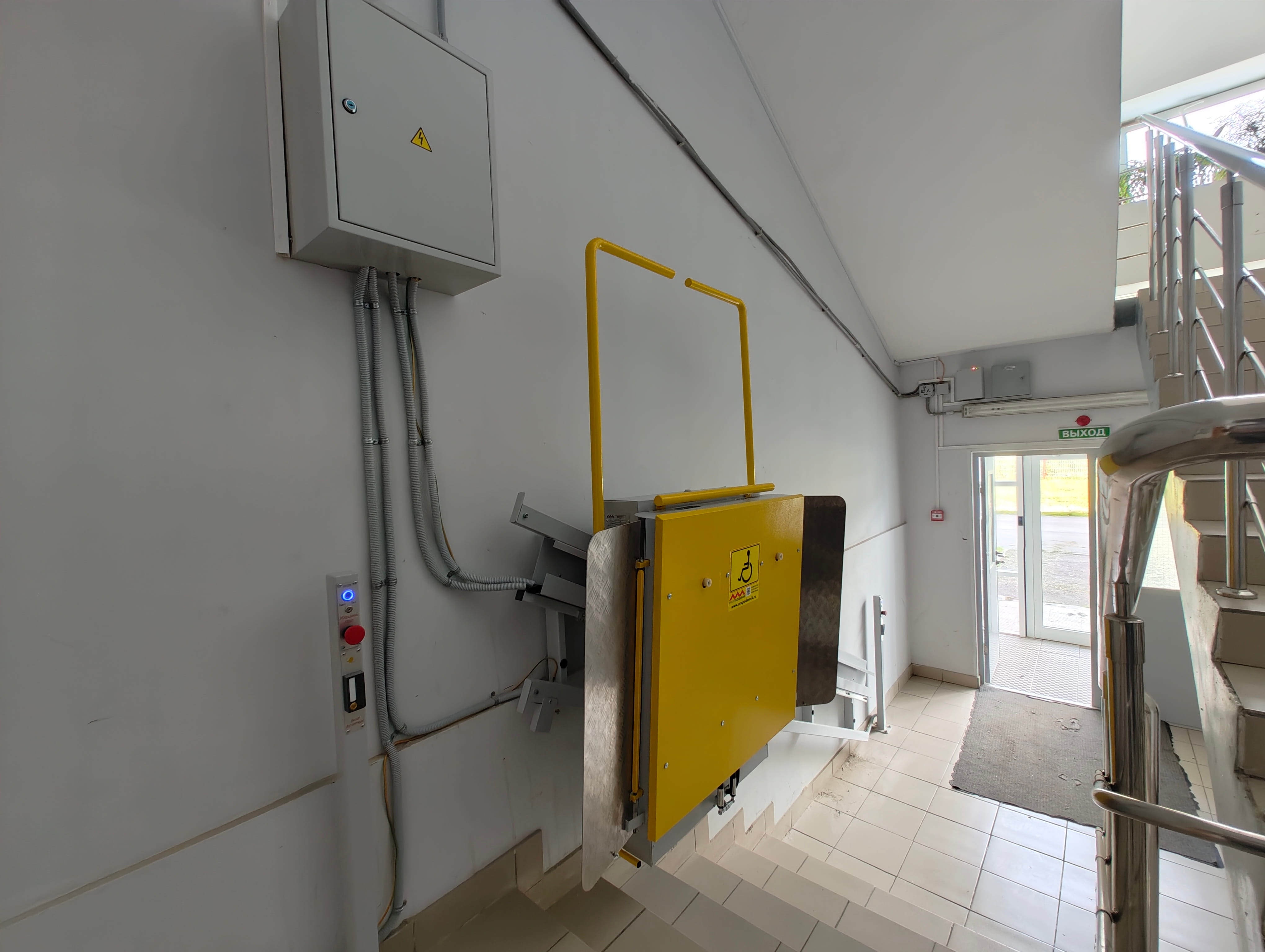

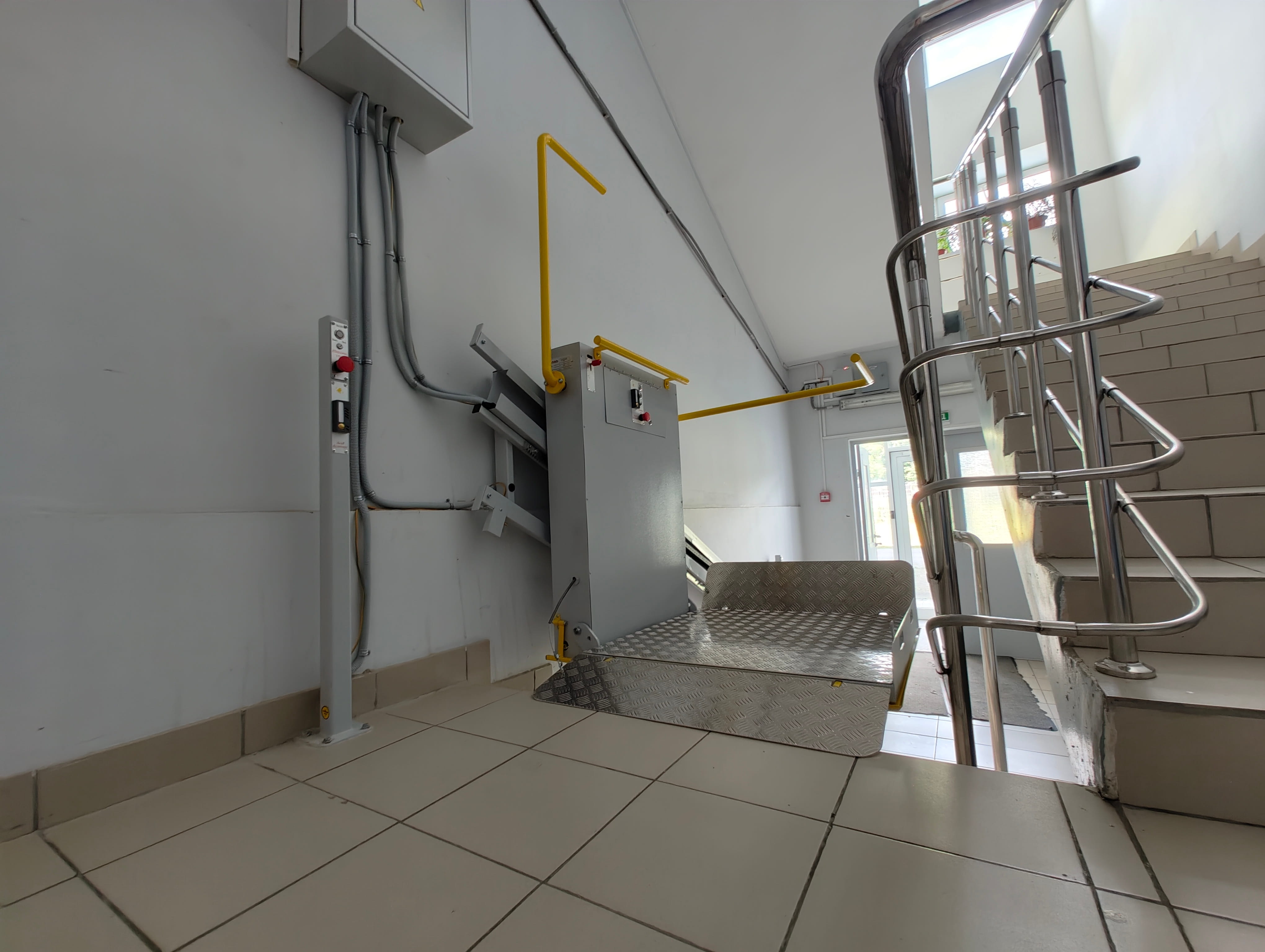

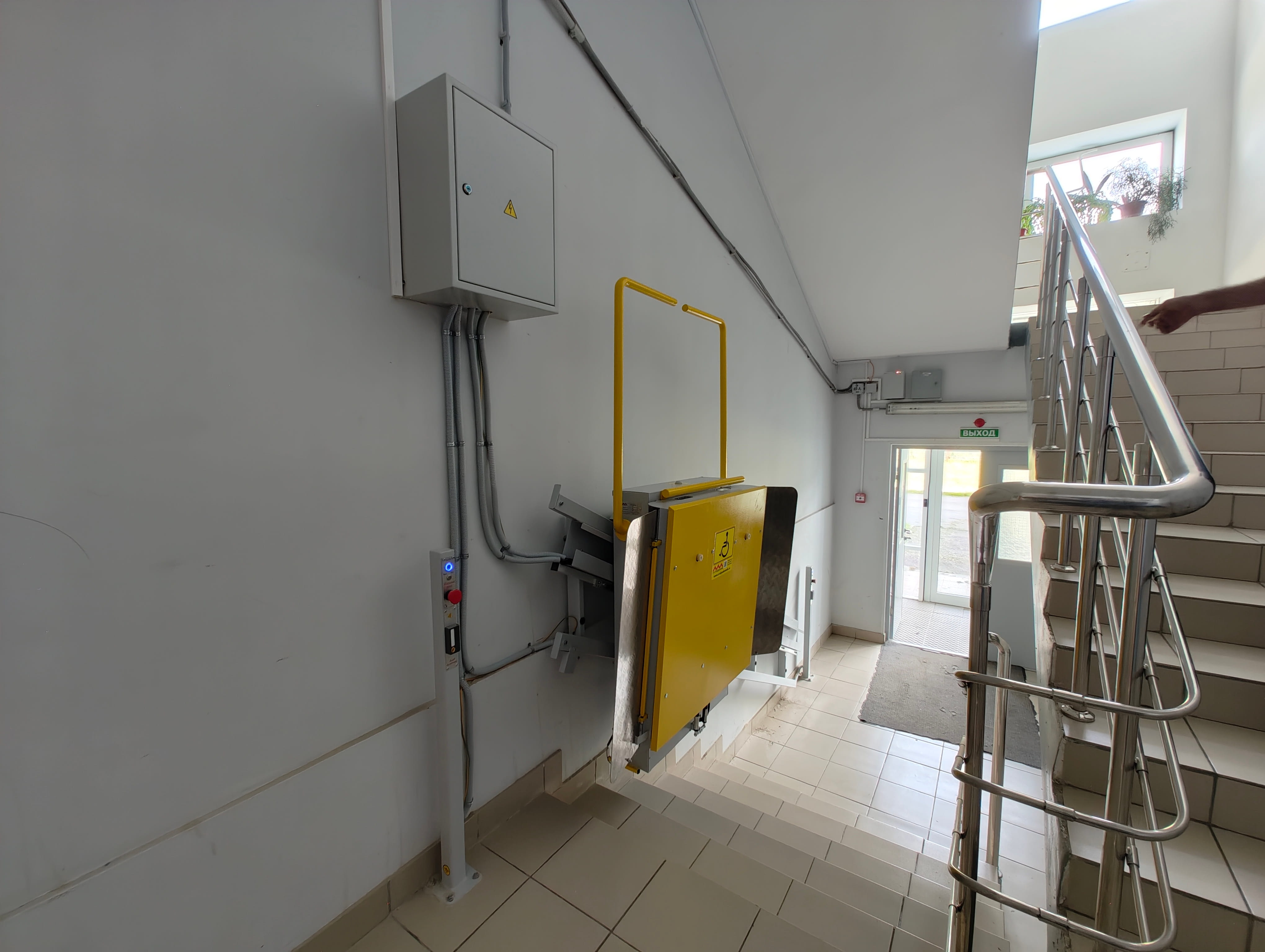

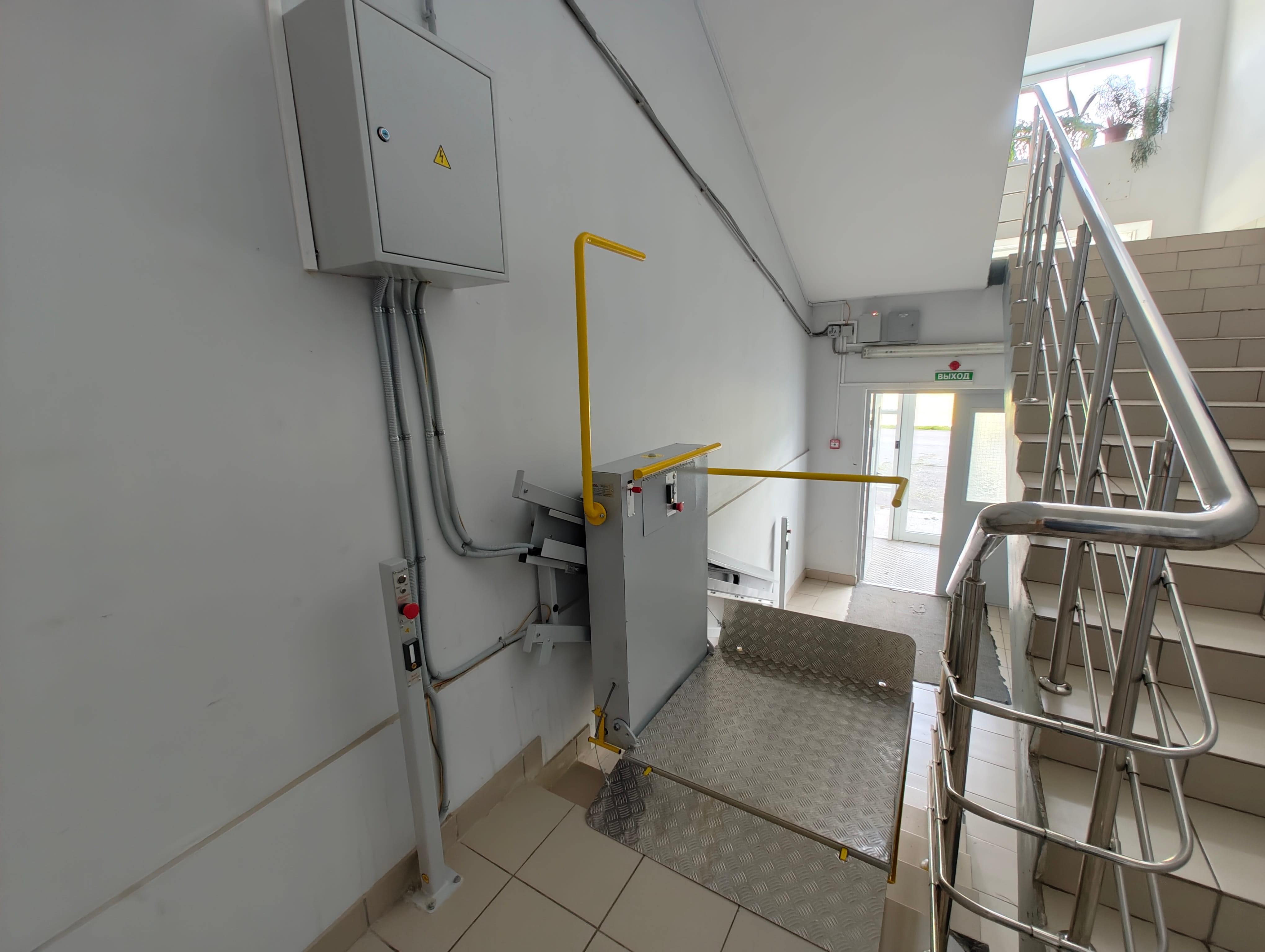

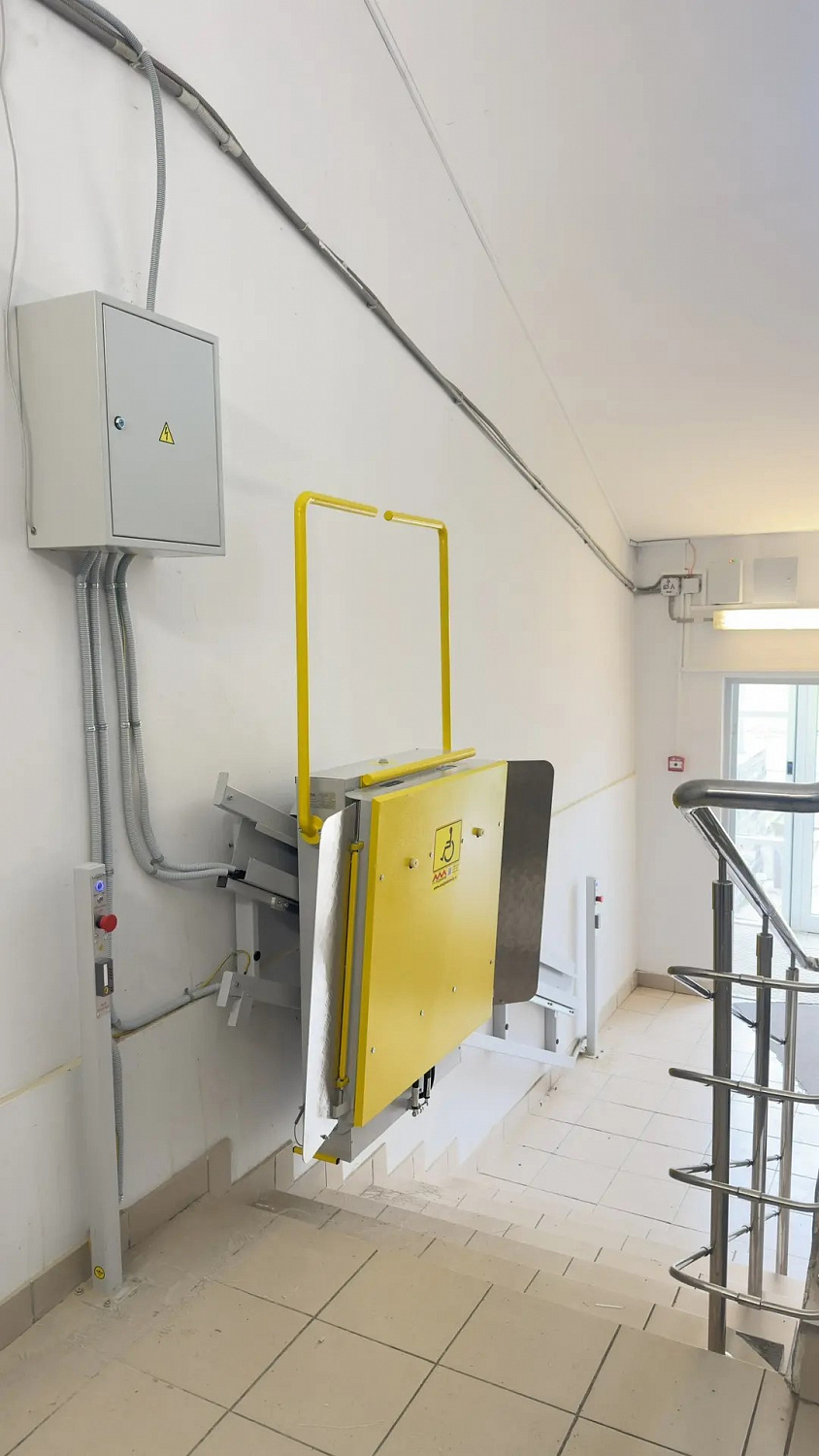

Рабочая площадка выполнена в складном формате. В нерабочем положении она располагается вдоль лестничного марша и занимает меньше пространства. При использовании платформа раскладывается и образует рабочую поверхность для размещения пользователя. Желтые защитные элементы хорошо заметны на фоне светлой лестничной зоны, что облегчает ориентирование при посадке и эксплуатации.
Требования ГОСТ и реализованные решения
ГОСТ Р 55556-2013 регламентирует требования безопасности и доступности для стационарных подъемных платформ с наклонным перемещением. Такие платформы применяются для перевозки пользователей стоя, сидя или в кресле-коляске, с сопровождающим лицом или без него. В данном проекте оборудование рассчитано именно на такие сценарии использования: пользователь может перемещаться по лестничному маршу без подъема по ступеням.
Для наклонных платформ ГОСТ устанавливает контролируемый режим движения между фиксированными уровнями. Скорость перемещения ограничивается значением не более 0,15 м/с, что исключает резкие ускорения и делает подъем предсказуемым для пользователя. Траектория движения платформы проходит вдоль лестничного марша по жестким металлическим направляющим, которые воспринимают рабочие нагрузки и удерживают грузонесущее устройство на заданном пути.
Стандарт допускает эксплуатацию наклонной платформы без шахтного ограждения, если безопасность обеспечивается самой конструкцией и условиями установки. В этом проекте защита пользователя реализована за счет складной рабочей площадки, ограждающих элементов, барьеров, контролируемого движения по направляющим и остановки на верхней и нижней посадочных площадках.
Для безопасной посадки и высадки важна точная остановка платформы на уровнях площадок. Это снижает риск появления перепада между платформой и полом, облегчает заезд кресла-коляски и позволяет пользователю покинуть оборудование без дополнительных препятствий. В проекте посадочные зоны организованы с учетом фактической геометрии лестницы и свободного пространства на площадках.
В ГОСТ также заложена логика снижения рисков при эксплуатации: защита от падения, сдавливания, захвата, случайного контакта с движущимися частями и самопроизвольного движения. Для этого на платформе предусмотрены защитные элементы, закрытые механические узлы, устройства контроля крайних положений, аварийная остановка и система управления, исключающая движение при незафиксированных элементах безопасности.

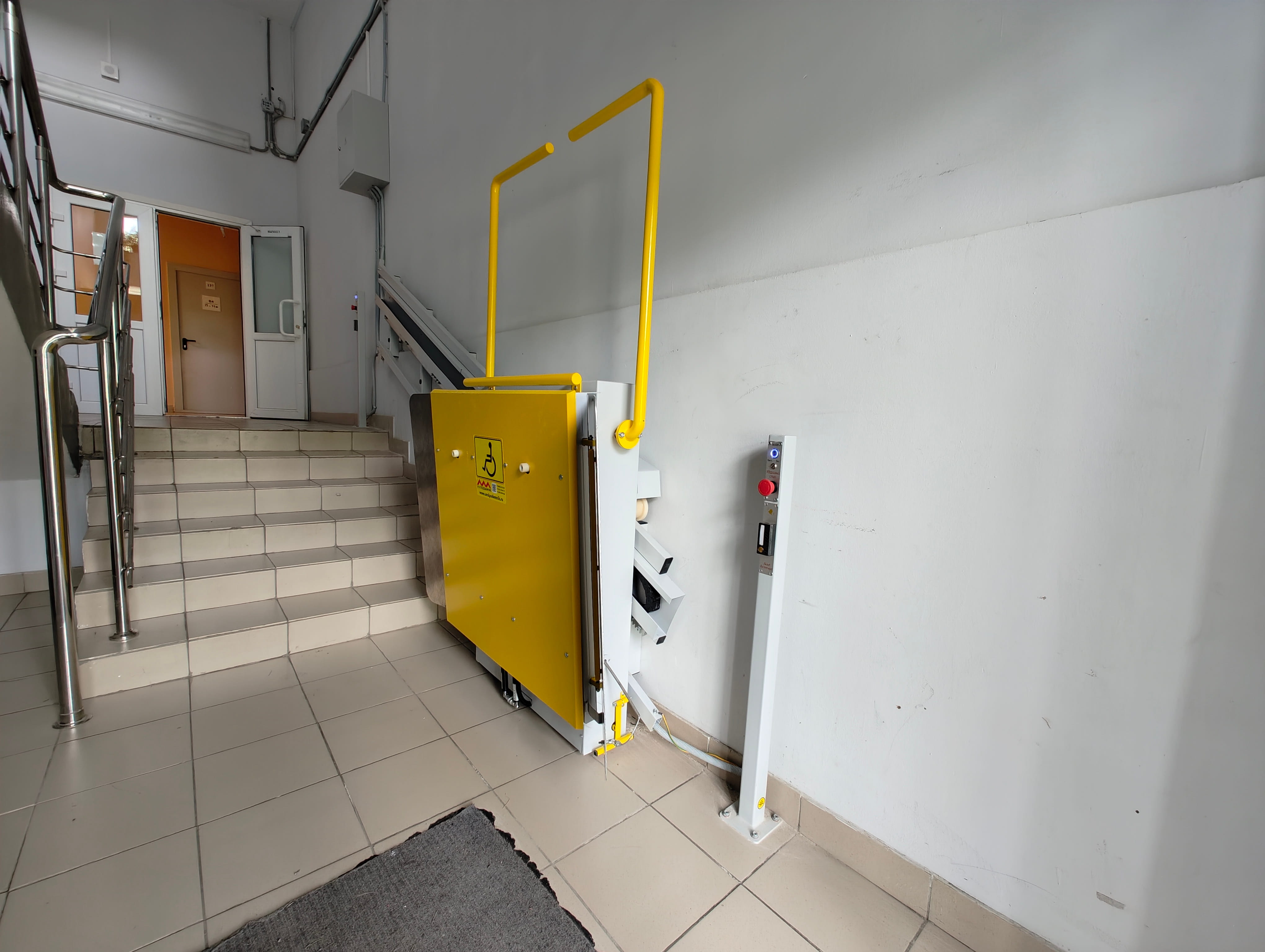

Управление платформой организовано через кнопочные посты на посадочных уровнях и элементы управления на оборудовании. В соответствии с требованиями безопасной эксплуатации движение выполняется контролируемо, а кнопка аварийной остановки позволяет немедленно прекратить работу платформы при нештатной ситуации.
Преимущества решения
- Соответствие требованиям ГОСТ. Платформа изготовлена с учетом требований к наклонным подъемным устройствам для инвалидов и других маломобильных групп населения.
- Безопасное движение по лестничному маршу. Жесткая направляющая система задает фиксированную траекторию перемещения между нижним и верхним уровнями.
- Ограниченная скорость перемещения. Нормативное ограничение скорости до 0,15 м/с обеспечивает плавный и контролируемый подъем.
- Удобная посадка и высадка. Платформа останавливается на посадочных площадках, что помогает пользователю безопасно заехать и покинуть оборудование.
- Защита пользователя. Ограждения, барьеры и блокировки снижают риск съезда кресла-коляски и исключают движение при незакрытых элементах безопасности.
- Сохранение прохода по лестнице. Складная конструкция размещена вдоль марша и не требует устройства длинного пандуса.
- Адаптация под существующее здание. Оборудование установлено без капитальной реконструкции лестничной зоны.
- Профессиональная привязка к объекту. Компания «УралПодъемник» выполнила изготовление и монтаж с учетом фактических размеров, уклона лестницы и расположения посадочных площадок.
Результат
После установки наклонной подъемной платформы РПМ-01 лестничная зона по адресу г. Нижний Новгород, пр-т Гагарина, д. 119В стала доступнее для маломобильных пользователей. Оборудование обеспечивает безопасное перемещение между уровнями здания, сохраняет проход по лестнице и позволяет пользоваться объектом без преодоления ступеней.
Проект выполнен с учетом требований ГОСТ, особенностей внутреннего лестничного марша и ежедневной эксплуатации в здании. Платформа аккуратно размещена вдоль стены, оснащена необходимыми элементами безопасности и подготовлена к регулярному использованию.
Работы выполнены силами производителя, что позволило обеспечить контроль на всех этапах: от привязки оборудования к объекту и изготовления конструкции до монтажа, настройки и подготовки платформы к эксплуатации.
